NS2でルーティングプロトコルを開発

ノート

rtProtoフレームワーク

パケットの送受信，ヘッダの定義以外，主にOTclで実装する．

  • RouteLogicクラス（ユニキャストルーティングエージェントの基本クラス．ルーティングプロトコル登録やノードへの実装など）
    • simulator.h内で定義．メソッドはtcl/lib/ns-route.tclに定義
    • ユニキャストルーティングプロトコルを実装するために以下のメソッドを提供
    • register{}
    • configure{}
    • lookup{}
  • rtObjectクラス（ダイナミックルーティングエージェントにより使われる基本クラス．ルーティングエージェントの生成，ノードへの実装）
    • rtglib/route-proto.tclに定義
    • init-all{}
    • init{}
    • add-proto{}
    • lookup{}
    • compute-routes{}
    • dump-route{}
    • Proto?{}
    • nextHop?{}
    • rtpref?{}
    • metric?{}
  • rtPeerクラス（ルーティングエージェントに使われるコンテナクラス）
    • rtglib/route-proto.tclに定義
    • コンテナ注の各オブジェクトはピアエージェントのアドレス，メトリック，優先度を保持している
    • プロトコルエージェントは，ひとつのピアに対して１個のオブジェクトを保持．各ピアはエージェントアドレスとポートアドレスのペアで識別
    • init{}
      • rtPeerクラスのコンストラクタ
    • metric{}/metric?{}
    • preference{}/preference?{}
    • addr?{}
    • port?{}
  • Agent/rtProtoクラス（すべてのルーティングエージェントの基本クラス）
    • rtglib/route-proto.tclに定義
    • OTclで新しいルーティングエージェントを実装する際，このクラスを継承する
    • 必要に応じて，init{}，compute-routes{}，send-updates{}を定義．
    • さらにダイナミックルーティングを行う際，compute-all{}，intf-changed{}も定義
    • init-all{}
      • 引数はノードリスト
      • Agent/rtProtoクラスの初期化を行う
    • init{}
      • Agent/rtProtoクラスのコンストラクタであり，プロトコルエージェントのオブジェクトを生成する際に実行される
      • Agent/rtProto::init{}は引数として渡されるノードハンドルに対して初期化を行い，配列変数ifs_に隣接ノードへのリンクハンドルを設定する
      • 各リンクのup/down状態を配列変数ifstate_に保存
    • compute-routes{}
      • 経路を計算するためのプロシージャ
      • ここでは特に何もしない
      • Agent/rtProtoを継承する各プロトコルエージェントでは各自にcompute-routes{}をオーバーライドする必要がある
    • send-updates{}
      • 経路情報が変更した場合，アップデートパケットを送り出すためのプロシージャ
      • rtObject::compute-routesにより呼び出され，アップデートパケットを全てのピアに向けて送出
      • ここでは特に何もしない
      • Agent/rtProtoを継承する各プロトコルエージェントでは，必要に応じて各自にsend-updates{}をオーバーライドする必要がある

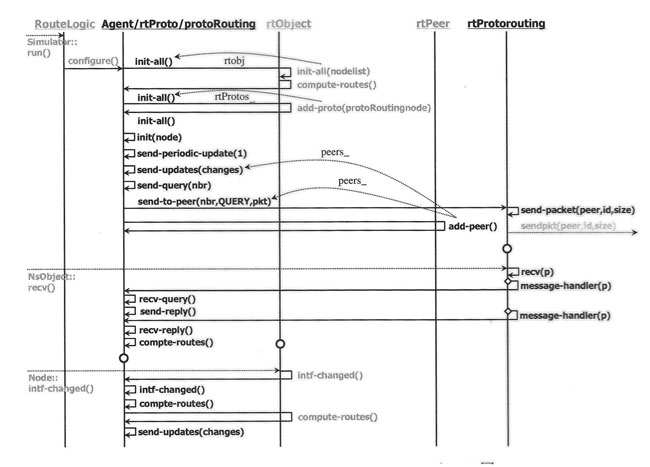

rtProtoフレームワークのシーケンス図と状態遷移図

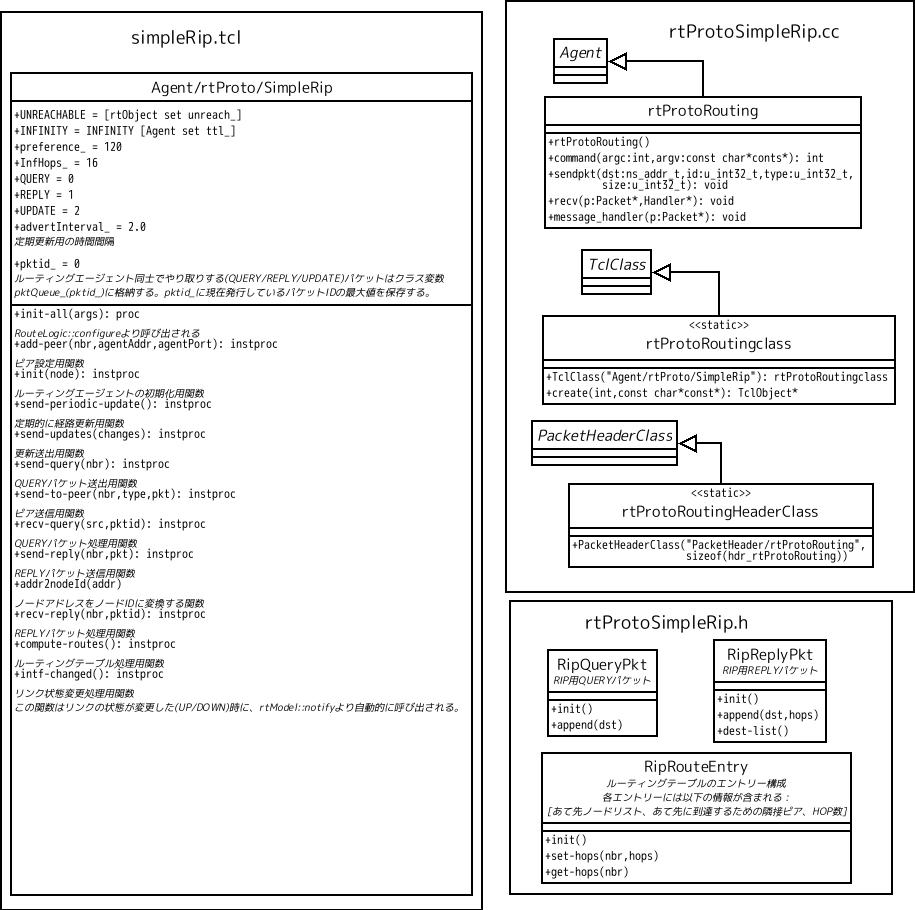

SimpleRip
